Jak ocenić, czy silnik krokowy 42×42 ma wystarczający moment i prąd do lekkiej CNC

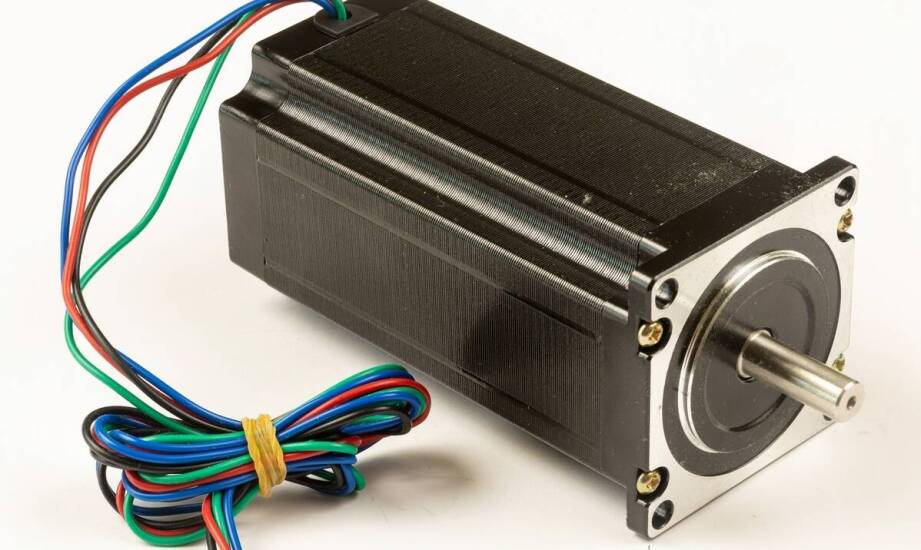

Silnik krokowy o wymiarach 42×42 mm, czyli w standardzie NEMA17, to popularny wybór w amatorskich i półprofesjonalnych maszynach CNC. Jednak jego oznaczenie gabarytowe określa wyłącznie rozmiar flanszy montażowej i średnicę wału, a nie rzeczywistą wydajność. Wewnątrz tej samej obudowy mogą kryć się zupełnie różne uzwojenia, magnesy i konstrukcje, co prowadzi do szerokiego zakresu parametrów. Wybór silnika wyłącznie na podstawie wymiaru, bez analizy jego dynamiki, często kończy się rozczarowaniem: gubieniem kroków, niską prędkością pracy, a nawet uszkodzeniem obrabianego materiału.

Moment trzymający a wymagania dynamiczne w lekkiej CNC

Kluczowym parametrem w karcie katalogowej jest moment trzymający (holding torque). Moment trzymający, podawany w specyfikacjach NEMA17 na poziomie 0,3–0,8 Nm, opisuje siłę, z jaką silnik utrzymuje pozycję przy zerowej prędkości obrotowej. Jest to wartość statyczna, która mówi, jak trudno jest obrócić wał unieruchomionego, zasilanego silnika. W praktyce obróbczej, gdzie osie maszyny poruszają się z dużymi prędkościami, znacznie ważniejszy jest moment dynamiczny, który drastycznie spada wraz ze wzrostem prędkości obrotowej. Zjawisko to wynika z indukcyjności cewek silnika – przy szybkich zmianach polaryzacji cewki stawiają opór, ograniczając narastanie prądu i w efekcie generowany moment. Wykresy zależności momentu od prędkości (torque-speed curves), udostępniane przez rzetelnych producentów, pokazują, że przy 500-1000 obr./min moment użyteczny może stanowić zaledwie połowę wartości trzymającej.

Aby ocenić, czy dany silnik sprosta zadaniu, należy oszacować zapotrzebowanie na moment w konkretnej aplikacji. Wpływają na to takie czynniki jak masa ruchomych części osi (zwykle 2–5 kg w lekkich konstrukcjach), skok śruby napędowej (typowo 5–8 mm na obrót) oraz zakładane przyspieszenia (100–500 mm/s²). Wymagany moment można obliczyć z uproszczonego wzoru T = (m · a · l) / (2 · π · η), gdzie ‘m’ to masa, ‘a’ to przyspieszenie, ‘l’ to skok śruby, a ‘η’ to sprawność mechaniczna układu (zwykle przyjmowana na poziomie 0,8-0,9, by uwzględnić tarcie). Dla przykładu, oś o masie 3 kg, poruszająca się z przyspieszeniem 200 mm/s² i napędzana śrubą o skoku 5 mm, będzie wymagała momentu rzędu 0,15–0,25 Nm. Standardowy silnik NEMA17 o momencie trzymającym 0,5 Nm poradzi sobie z tym zadaniem ze sporym zapasem, nawet po uwzględnieniu spadku momentu przy wyższych obrotach.

Dopasowanie sterownika, prądu i zasilania

Sam silnik to tylko połowa sukcesu. Równie ważny jest odpowiednio dobrany sterownik, który nie jest prostym włącznikiem, lecz precyzyjnym układem zarządzającym prądem w uzwojeniach. Silniki NEMA17 pobierają prąd fazowy na poziomie 1–1,8 A, co wymaga sterowników zdolnych do jego obsługi, takich jak popularne A4988 (do 2 A z radiatorem) czy mocniejsze TB6600 (do 4 A). Brak odpowiedniego chłodzenia sterownika lub samego silnika przy prądzie powyżej 1,5 A prowadzi do przegrzewania, co zwiększa rezystancję uzwojeń i skutkuje spadkiem momentu o 20–30%. Dobrym przykładem zbalansowanego komponentu jest silnik nema17 o momencie 0,5 Nm i prądzie 1,3 A, który jest kompatybilny z większością popularnych driverów do lekkich maszyn CNC bez generowania nadmiernej ilości ciepła.

Ostatnim elementem układanki jest napięcie zasilania. Niskie napięcie, na przykład 12 V, znacząco ogranicza maksymalną prędkość obrotową silnika, nawet jeśli jego moment statyczny jest wystarczający. Dzieje się tak, ponieważ napięcie musi przezwyciężyć siłę elektromotoryczną (tzw. back-EMF) indukowaną w cewkach obracającego się silnika. Zastosowanie wyższego napięcia zasilania (24–48 V) pozwala chopperowi w sterowniku na znacznie szybsze "wtłoczenie" prądu do cewek, co umożliwia utrzymanie stałego momentu obrotowego przy wyższych prędkościach bez rezonansu i gubienia kroków. W praktyce oznacza to płynniejszą pracę, wyższe prędkości przejazdowe i większą precyzję obróbki, szczególnie przy materiałach takich jak aluminium czy twarde drewno.

Silnik krokowy 42×42 mm może być sercem wydajnej i precyzyjnej maszyny CNC, ale tylko wtedy, gdy zostanie potraktowany jako element większego, spójnego systemu. Ostateczny sukces zależy od świadomego doboru wszystkich komponentów. Moment trzymający na poziomie 0,4–0,6 Nm, prąd w zakresie 1,2–1,5 A i zasilanie napięciem powyżej 24 V to bezpieczne parametry wyjściowe dla osi o masie do 5 kg i przyspieszeniach rzędu 300 mm/s². Zawsze jednak warto przeanalizować charakterystykę dynamiczną silnika i zweryfikować jego działanie pod realnym obciążeniem. Takie podejście pozwala uniknąć kosztownych błędów i zbudować maszynę, która w pełni wykorzysta swój potencjał.
